測量范圍和精度
a) 俯仰角：范圍+90°～-90°，精度±0.2°；
b) 方位角：范圍0°～360°，精度±1°；
c) 彎頭方向（工具面）：范圍0°～360°，精度±1°；
d) 溫度：范圍0°～85°，精度±1°。
工作環境要求
a) 工作溫度范圍：-25°C～85°C；
b) 最大壓力：25Mpa；
c) 抗震：30g。
儀器工作性能
a)干燥情況下絕緣≥2MΩ；
b) 持續工作時間：大于70h；
c) 傳輸速率：6.25bps；
d) 傳輸深度：可靠傳輸深度≥500米；
e) 系統尺寸：總長不超過1.5米。
f)外徑40mm
工作原理

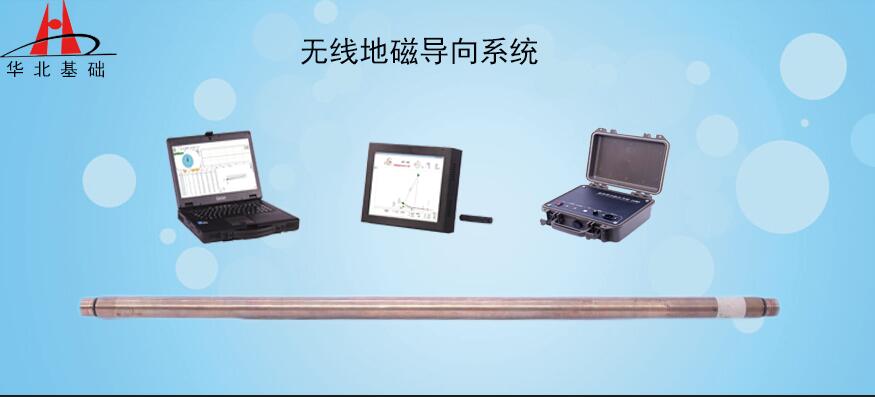

無線地磁導向系統在鉆進時處于休眠待機狀態，鉆進完成后，系統自動檢測喚醒，然后將測量到的孔內各個參數經過編碼控制形成脈沖信號通過地層傳輸至孔口接收系統，接收系統處理信號，然后軟件解碼顯示于界面中。
